보조배터리 튜닝까지 완료하고 나서 방향지시등이 조금 아쉽더군요.
주로 공도주행을 하는 저에겐 기본 방향지시등은 부족했습니다.
잘 안보여서 그런지 뒷차들이 난리 칠때가 많기때문에 요번에 잘 보이게 튜닝하기로 했습니다.
(킥보드라 만만해서 그런것도 있겠지만....)
그런데 예산이 부족해서 이번엔 최대한 저렴하게 진행하려 합니다.
1. 방향지시등은 무엇을 쓸 것 인가?
방향지시등은 주기적으로 깜빡거려야 합니다.

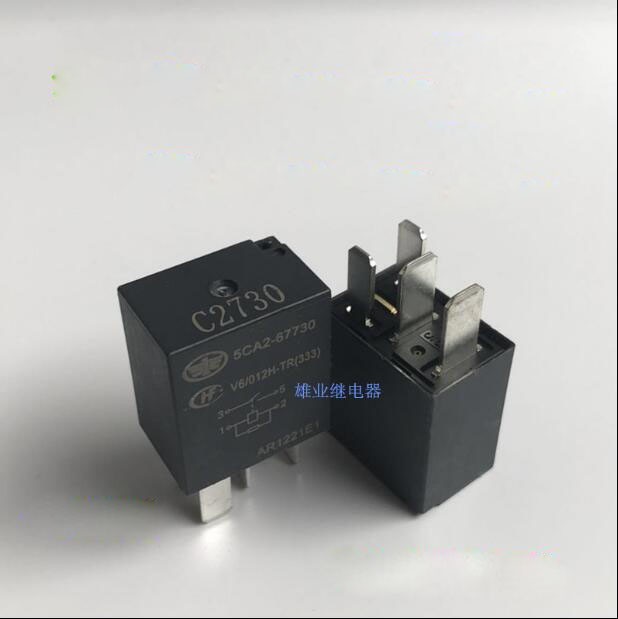

그래서 원래는 릴레이 라는 부품을 통해 깜빡거리게 만들어 주는데
전동킥보드에 많이 다는 오토바이용 방향지시등의 일부는 이 릴레이의 기능을 내장하고 있습니다.
물론 양쪽을 동시에 켜서 비상등의 용도로 활용하려면 릴레이를 따로 달아야합니다.
그렇지 않으면 시간이 조금 지나면 둘이 점점 어긋나기 때문에...
뭐 저는 비상등의 용도로 활용할 생각이 없기 때문에 그냥 릴레이 기능이 내장된 놈으로 골랐습니다.
https://smartstore.naver.com/e-pm/products/5902504406
방향지시등 깜박이등 12v 릴레이 3p 브라켓 4종 전동킥보드 윙카릴레이 전동스쿠터 튜닝 : 전동부
방향지시등 깜박이등 12v 릴레이 3p 브라켓 4종 전동킥보드 윙카릴레이 전동스쿠터 튜닝
smartstore.naver.com
12v를 사용해서 dcdc 스텝다운 (강압기)를 사용하긴 해야 하지만
릴레이를 사용하면 추가로 정류 다이오드도 달아줘야해서...
1번 1쌍과 u형 브라켓까지 구매했습니다.
2. 12v 는 어떻게 만들어 낼 것 인가?
방향지시등도 그렇고 led도 그렇고 둘다 12v를 사용합니다.
그래서 12v dcdc 스텝다운 (강압기)를 사용해줘야 합니다.
저는 전기자전거에 전조등 달려고 사두었던 스텝다운 컨버터가 있어서 이놈을 활용하기로 했습니다.
8272.0₩ 35% OFF|방수 IP67 DC DC 컨버터 레귤레이터 DC15 72V 24V 36V 48V 스텝 다운 12V 5A 60W 모듈 자동차 전
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com
15~72v의 프리볼트를 12v 5a로 변환해주는 컨버터입니다.
총 60w의 전력을 사용할수 있게 해주는데 여기에 해봐야 usb포트 하나, 방향지시등, led 조금이 연결될거라
전력량은 충분할 것 같습니다.
(나중에 블랙박스도 달것 같기도 하지만... 이건 나중에)
dcdc 컨버터를 사용하는데 허용되는 전류량을 넘어서 사용하게 되면
컨버터에서 화재가 발생할수 있어서 필요전력량은 꼭 계산해봐야 합니다.
저런 형태의 작은 컨버터들은 60w정도가 한계인 경우가 많은데
돈을 조금 더 쓰면 방열판 까지 달린 짱짱한 놈을 구매할수 있습니다.
12v 사용량이 많다면 (전조등이나 led때문에) 방금 언급한 물건들을 사는게 나을겁니다.
3. led는 무엇을 사용할 것 인가?

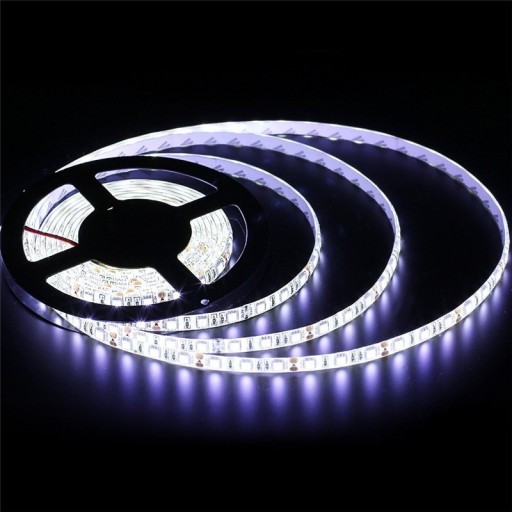

이런 느낌의 튜닝을 할때 주로 led 스트랩을 사용합니다.
led 다이오드보다 공간도 덜쓰고 사용하기 편하고 예쁘기 때문입니다.
그리고 전동킥보드에 쓰는 led 스트랩은 5v와 12v입니다.
5v led는 휴대폰 보조배터리등에 연결해서 사용할 수 있어서 dcdc컨버터가 없는 사람들이나
따로 개조를 하기 힘든 사람들이 많이 사용합니다.
추가로 led가 조금 약해도 되는 곳들에도 많이 씁니다.
12v led스트랩은 12v를 따로 뽑아낼 수 있거나 dcdc컨버터가 있는 사람들이 주로 이용합니다.
보뱅이라 부르는 파워뱅크에 연결하는 경우가 많습니다.
같은 5050칩을 이용하는 led스트랩이어도 5v와 12v의 밝기 차이가 꽤 있기 때문에
보통은 12v led스트랩을 이용합니다.
솔직히 집에 led 다이오드가 많아서 이걸 이용하고 싶긴 하지만 안정성에 관련된 부분도 있고
예쁘게 만들고 싶은 욕심도 있어서 led 스트랩을 따로 구매하기로 했습니다.
그리고 위 사진들 같은 일반 led 스트랩을 구매할까 하다가...
면발광 led 스트랩을 구매하기로 했습니다.
BPK레이싱 오토바이 LED바 면발광 실리콘바 30cm 60cm 튜닝 스쿠터 LED
COUPANG
www.coupang.com
간접적으로 조명을 보여주는 데에는 일반 led 스트랩이 가성비가 더 좋겠지만
직접적으로 보여줄 부분에는 면발광 led가 더 예쁜 경우가 많습니다.
그래서 면발광 led로 구입을 했습니다.
이제와서 생각하는 거지만 60cm로 두개시켰는데 너무 길지 않나 싶네요.
저건 잘라서도 못쓰는데....
4. 스위치는 무엇을 사용할 것 인가?
방향지시등을 사용하기 위해서 어찌되었건 스위치가 따로 필요합니다.
보통은 오토바이용 스위치 뭉치를 많이 구매합니다.
8020.0₩ 47% OFF|프론트 라이트 혼 크루즈 터닝 라이트 스위치 자전거 핸들 바 그립 컨트롤 턴 신호
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com
경적과 전조등까지 연결 가능한 이런 제품을 많이 사용합니다.
순정으로 달려있는걸 활용하면 안되나? 싶지만

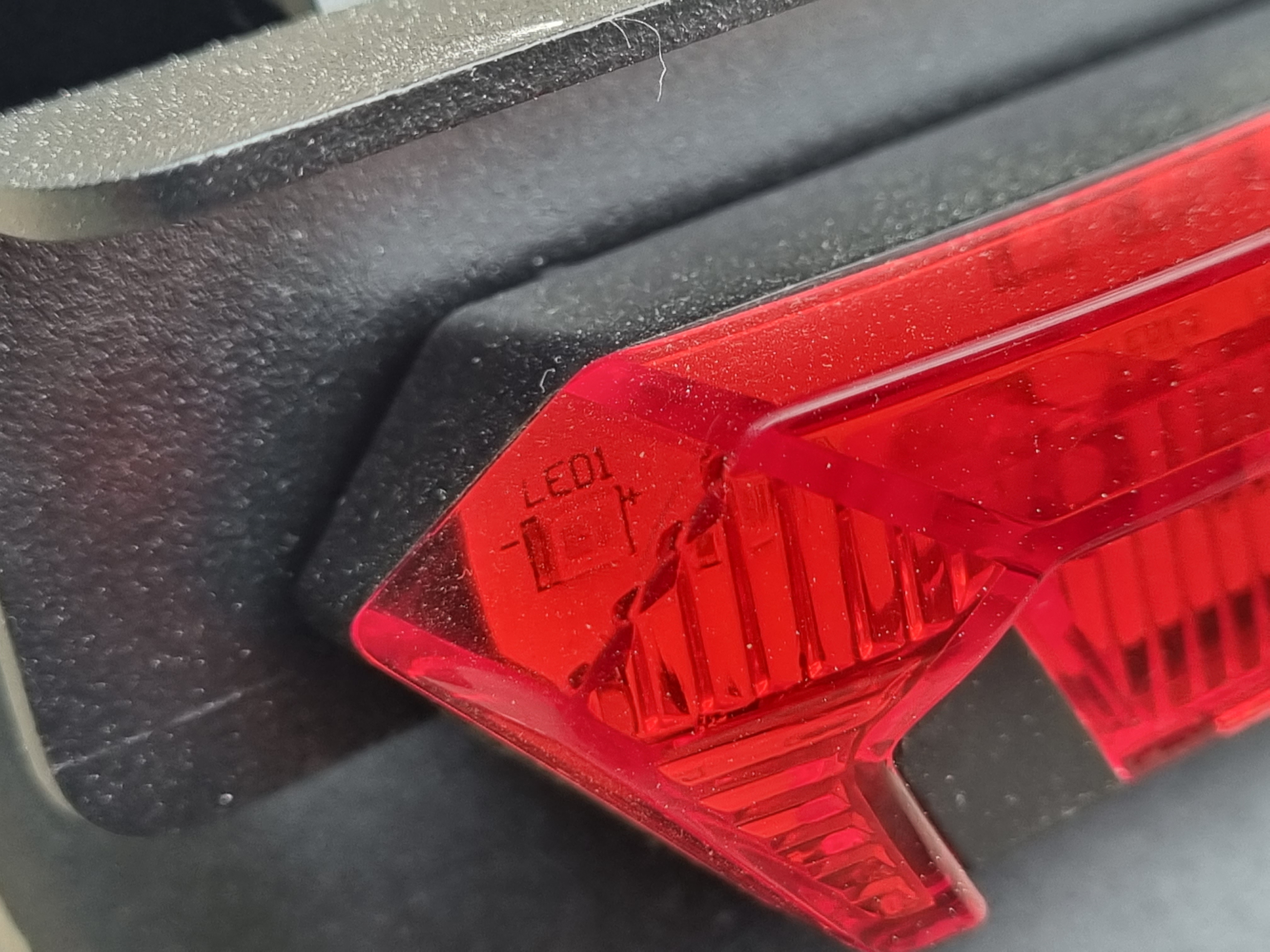

순정으로 달려있는것의 배선도 모를 뿐더러 타우러스 미니의 기본 전조등, 후미등은 프리볼트입니다.
배터리의 전압이 그대로 들어가는데 이건 방향지시등도 마찬가지입니다.
순정 것을 활용하려다가 배선이 쓸데없이 복잡해지고 귀찮아 질 수 있어서 스위치를 따로 달기로 했습니다.
그런데.... 국내에서 구매하기에는 저런 스위치 뭉치가 너무 비쌉니다.
해외 직구로 구매하려고 해도 시간이 오래걸려서....

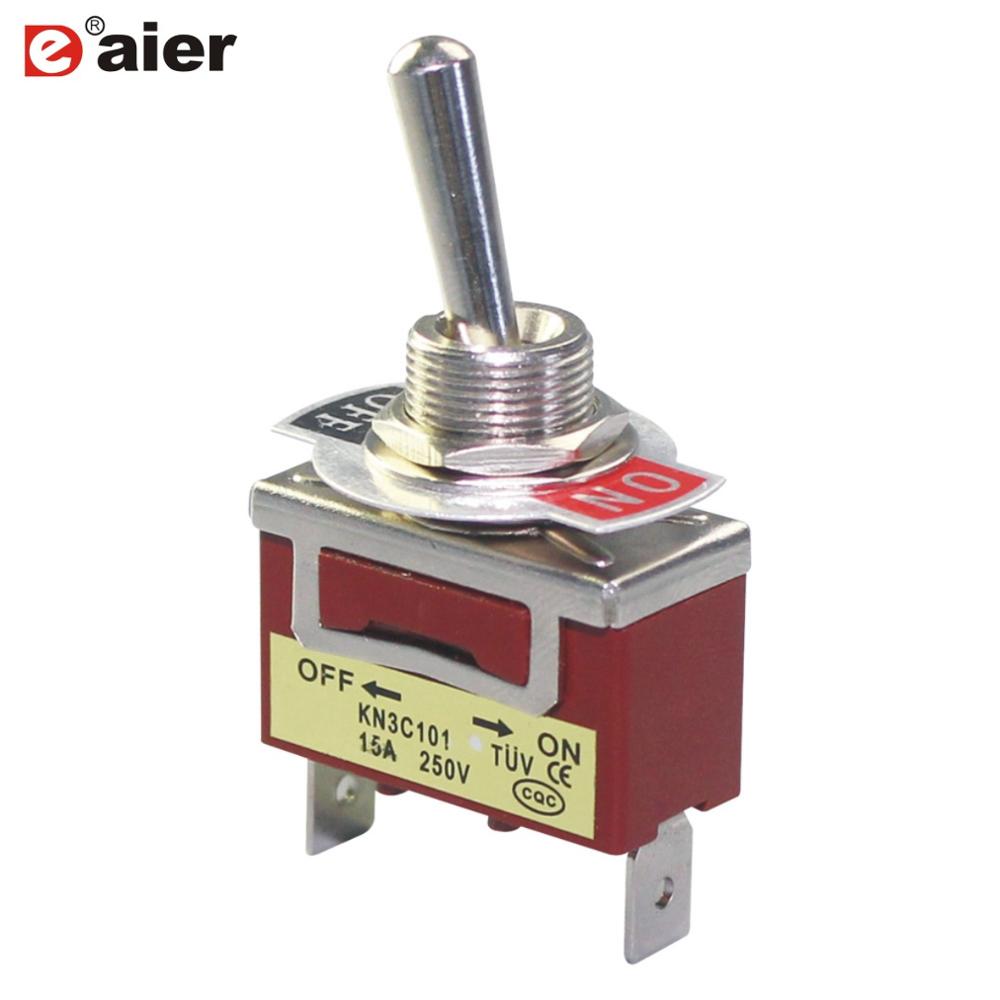

그냥 토글스위치를 이용하기로 했습니다.
사진과는 조금 다르게 생긴 3단 6p 토글스위치를 동네 전파상? 철물점? 에서 구해왔습니다.
125v기준 10a까지 소화해주는 놈이라 허용전류량에도 문제가 없습니다.
어차피 많아봐야 12v기준 2a정도 일테니 오히려 확실히 오버스펙이죠.
5. 전선은 무엇을 사용할 것 인가?
보조배터리 작업을 할때는 전선의 전류허용량 까지 봤습니다.
하지만 이번엔 5a정도의 전류만 흐르면 되는거라 그냥 남는 전선들을 활용하기로 했습니다.
컴퓨터 파워에 사용하던 전선들이 있어서 이걸 연결해서 그냥 사용하려 합니다.
저렴하고 빠르게 만드려고 부품을 정말 적당적당하게 선정한 감이 없잖아 있지만
생각대로면 작동에는 딱히 문제가 없을테니 괜찮을 것 같습니다.
총정리는
1. 전동몰 12v 방향지시등을 사용
2. 12v 5a dcdc 스텝다운 컨버터이용
3. 면발광 led 스트랩 60cm 2개 이용
4. 3단 토글 스위치 이용
5. 굴러다는 전선들 활용
정도가 되겠네요.
작업하는 내용은 다른 글에서 작성하겠습니다.
